مشخصات کامل سیستم ارت الکترونیکی

ارت الکترونیکی _ سیستم محافظت از لوازم الکترونیکی

ارت الکترونیکی _ سیستم ارت الکترونیکی ولتاژ‌ها و جریان‌های القایی بر روی بدنه فلزی مصرف کننده الکتریکی را به خود جذب می‌کند. در صورت بروز اتصال بدنه با نفوذ آب به تأسیسات الکتریکی برق را به سرعت قطع می‌نماید. و از برق گرفتگی جلوگیری می‌کند.

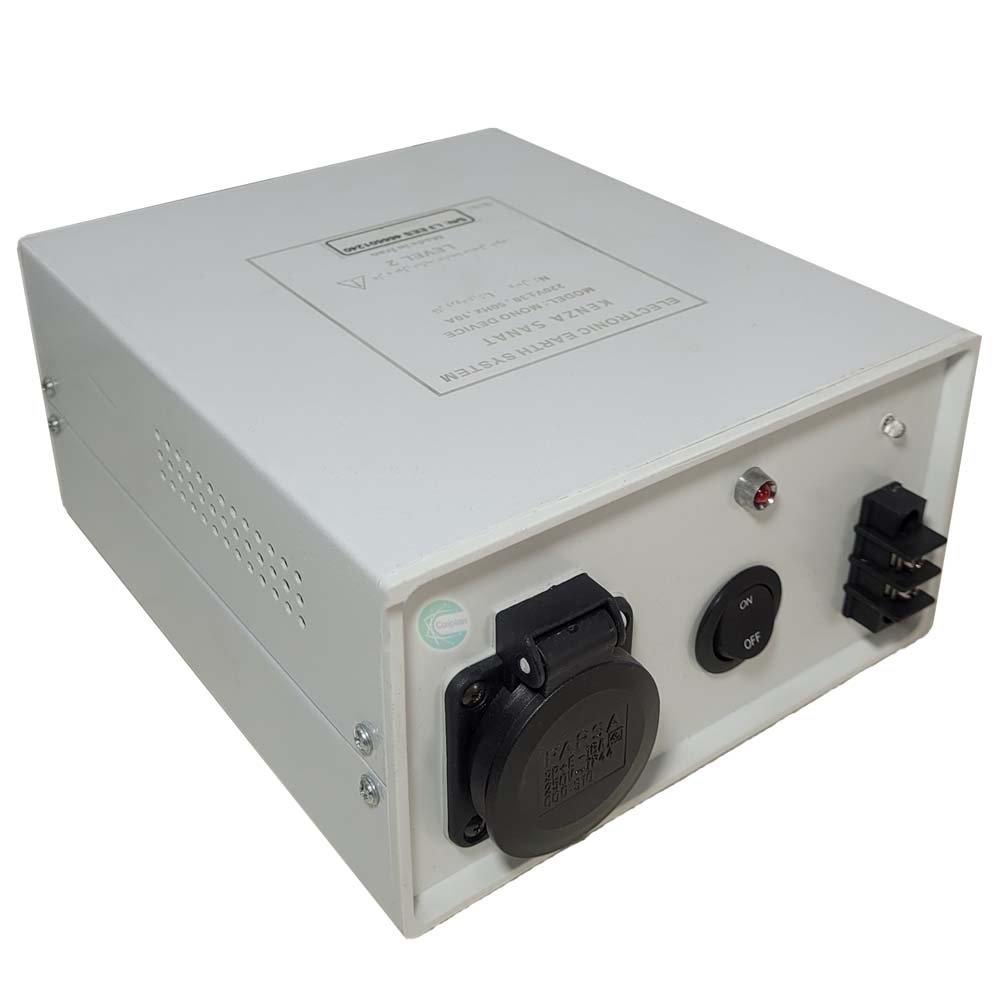

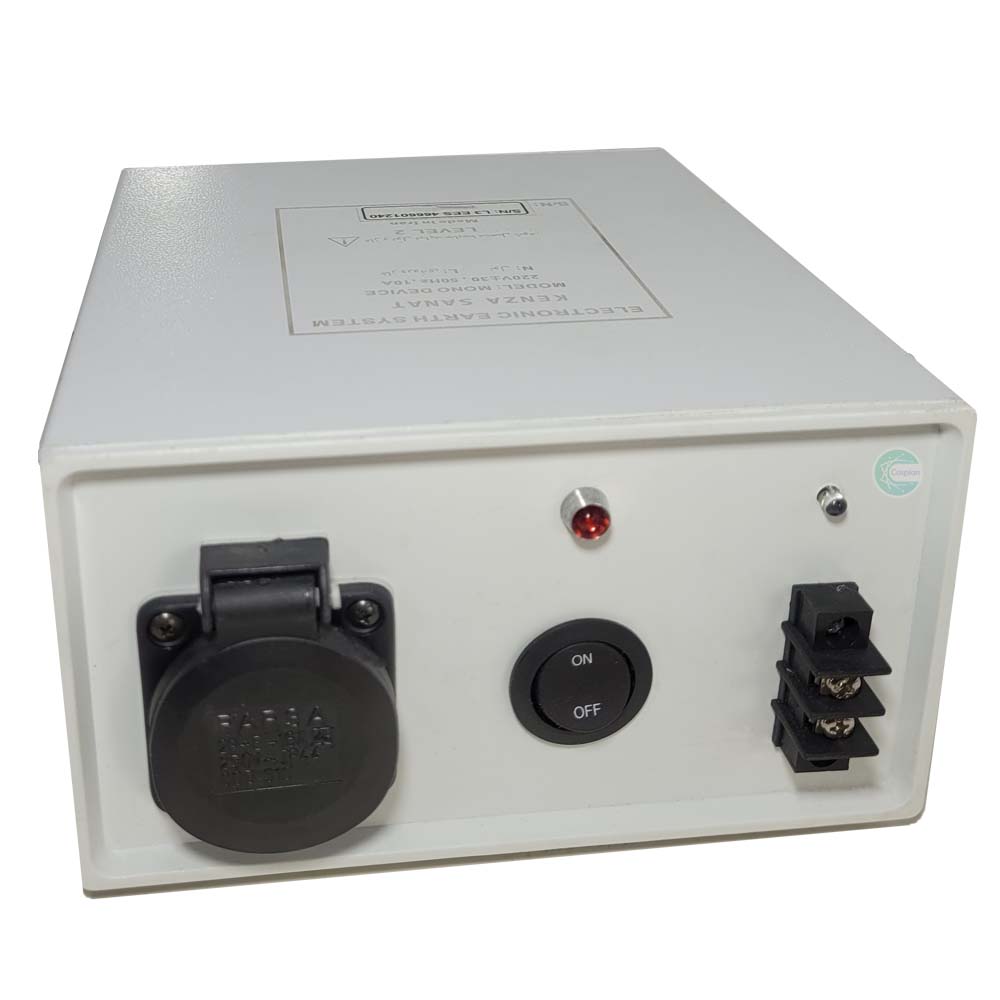

سیستم ارت الکترونیکی دارای ورودی و خروجی تک فاز یا سه فاز، دارای خروجی ۱۰ آمپر دارای کابل رابط برای نصب بر بدنه فلزی مصرف کننده الکتریکی برای تثبیت بدنه در صفر. دارای سنسور تشخیص نفوذ آب به تأسیسات الکتریکی و قطع سریع برق. دارای خاصیت تشخیص خطای اتصال بدنه و قطع برق، با سرعت قطع برق در ۲۵ میلی ثانیه، قطع برق در موقع افزایش ولتاژ ارت به بالای ۲۰ ولت. جذب ولتاژ‌ها و جریان‌های القایی بر روی بدنه فلزی دستگاه‌های مصرف کننده الکتریکی. کاهش ولتاژ ارت به پایین‌تر از ۱ ولت، تغذیه با ۲۲۰ ولت ۵۰ هرتز- دارای چندین مکانیزم و پشتیبان‌های حفاظتی برای جلوگیری از احتمال هر گونه خطا- ضد زلزله- ضد آب.

موارد مصرف:

بانک ها، واحد‌های تجاری، اداری، مسکونی، صنعتی و دستگاه‌های مصرف کننده برق مانند: خودپرداز، سرورها، رک ها، رایانه، لوازم خانگی و دستگاه‌های صنعتی.

دستگاه ارت الکترونیکی از سه بخش کلی ذیل تشکیل شده است.

سیستم سوئیچینگ:

این بخش با ارتباط با بدنه و قسمت مربوط به ارت تجهیزات، به محض افزایش ماندگار ولتاژ بدنه از ۴۳ ولت با شرط وجود جریان، خروجی را قطع و از بروز کوچکترین آسیب جانی و مالی جلوگیری می‏نماید. از طرفی در صورت افزایش ناگهانی و گذرای ولتاژ تا هزار ولت AC با قطع لحظه‏ ای ولتاژ خروجی از تجهیزات حفاظت می‏نماید. زمان قطع لحظه‏ ای کمتر از آن است که باعث خاموشی تجهیزات گردد. همانطور که می‏دانیم با توجه به فرکانس شبکه برق ایران منبع تغذیه تا ۲۰ میلی ثانیه بعد از قطع تغذیه روشن می‏ماند.

سیستم تخلیه الکتریکی:

وظیفه این بخش حذف هر گونه القا از روی بدنه تجهیزات است. و همواره ولتاژ بدنه را بر روی صفر تثبیت می‏ نماید. بدین صورت حفاظت کاملی از عایق‏ بندی تجهیزات و قطعات سازنده آن بوجود می‏ آید.  خرابی ‏ها و خطای آنها تا حد بسیار بالایی پایین می‏ آید. در نتیجه عمر کارکرد دستگاه بالا خواهد رفت.

مدار واسط:

وظیفه این بخش برقراری ارتباط مدار سوئیچینگ و مدار تخلیه الکتریکی و بررسی میزان ولتاژ بر رروی بدنه تجهیزات و تصمیم‏ گیری نهایی در مورد چگونگی عملکرد دستگاه می‏باشد. وظیفه مهم دیگر این بخش همسان‏ سازی عملکرد دستگاه ارت الکترونیکی با زمین مرجع شبکه برق سراسری می‏باشد.

مشخصه‏ های عملکرد دستگاه ارت الکترونیکی

• حفاظت از جان در ولتاژ ۴۳ ولت.
• جداسازی بدنه تجهیزات حساس از شبکه ارتینگ ساختمان.
• عملکرد بر اساس حذف جریان القایی و عدم وابستگی به میزان مقاومت.
• عدم وابستگی به جنس خاک و مقاومت زمین.
• عدم وابستگی به میزان رطوبت.
• استفاده از مدار سوئیچینگ با سرعت عملکرد بالا.
• حذف ولتاژهای القایی و تثبیت بر روی صفر ولت.
• تولید ارت ایزوله نسبت به شبکه ارتینگ ساختمان.
• قطع تغذیه با سرعت بالا در زمان بروز مشکل و جلوگیری از بروز کوچکترین آسیبی به تجهیزات.
• عدم نوسان در زمان تخلیه ولتاژهای القایی.
• تشخیص و قطع تغذیه مصرف‏ کننده در صورت ایجاد جرقه های کوچک DC11و AC

مزایای سیستم ارت الکترونیکی:

1. بدون استفاده از چاه ارت: در صورت استفاده از سیستم ارت الکترونیکی دیگر نیازی به استفاده از چاه ارت نیست.
2. سرعت بسیار بالا در هنگام عمل قطع برق: سیستم ارت الکترونیکی در صورت اتصال بدنه به سرعت برق را قطع می‌نماید.
3. سرعت این سیستم بسیار بالاتر از سیستم‌های ایمنی دیگر است و سرعت آن در حدود ۲۵ میلی ثانیه است.
4. عدم کاربرد سیم ضخیم برای سیم کشی ارت: در تأسیسات الکتریکی برای پایین آوردن مقاومت و همچنین قطع فیوز در هنگام اتصال بدنه از سیم ضخیم استفاده می‌کنند. ولی در سیستم ارت الکترونیکی نیازی به سیم ضخیم برای سیم کشی ارت نیست.
5. کاربرد در انواع قدرت‌های الکتریکی از ۱ کیلووات تا چند صد کیلووات
6. عدم رخ دادن اتصال کوتاه و قطع شدن فیوز در هنگام عملکرد: در سیستم چاه ارت هنگام اتصال بدنه اتصال کوتاه رخ می‌دهد. ولتاژ صفر می‌شود و جریان به حداکثر می‌رسد. در این هنگام فیوز اصلی قطع می‌شود. در سیستم ارت الکترونیکی درهنگام اتصال بدنه بدون تأثیر بر روی برق اصلی، برق بصورت سوئیچینگ قطع می‌شود.
7. بالا بردن امنیت الکتریکی سیستم‌های الکترونیکی و رایانه ای، بخاطر حذف مکانیزم اتصال کوتاه و استفاده از مکانیزم سوئیچینگ
8. جلوگیری از برق گرفتگی در صورت اتصال بدنه و قطع سریع برق
9. جذب ولتاژ‌ها و جریان‌های القایی بر روی بدنه فلزی تأسیسات الکتریکی و تثبیت بدنه فلزی در صفر
10. عدم خطا در عملکرد
11. دارای خاصیت تشحیص نفوذ آب به تأسیسات الکتریکی و قطع سریع برق در هنگام نفوذ آب به تأسیسات الکتریکی
12. هوشمند
13. بسیار کم هزینه نسبت به چاه ارت
14. دارای عمر طولانی: چاه‌های ارت هر چند سال یکبار از مدار خارج می‌شوند و بلا استفاده هستند، ولی سیستم ارت الکترونیکی دارای عمر بسیار طولانی است.
15. بسیار کم حجم و دارای ابعاد بسیار کوچک
16. نصب سریع و آسان
17. قطع برق در موقع بروز جرقه‌های شدید داخل تأسیسات الکتریکی
